Un relais temporisé est un composant électrique qui introduit un délai programmable entre la réception d’un signal de commande et l’action sur ses contacts. En industrie, ce décalage temporel sert à protéger des équipements, séquencer des processus ou automatiser des cycles sans intervention humaine. Le relais temporisé se distingue du relais classique par sa capacité à maintenir ou retarder un état de circuit pendant une durée réglable, de quelques fractions de seconde à plusieurs heures.
Modes de temporisation : comprendre le fonctionnement avant l’application
Avant d’aborder les usages concrets, il faut distinguer les principaux modes de temporisation. Chaque mode correspond à un comportement précis du relais dans le circuit, et le choix du mode conditionne directement l’application.
A découvrir également : Cordon Telephone Portable sécurisé pour ne plus faire tomber son smartphone
La temporisation à l’enclenchement (on-delay) retarde la fermeture des contacts après réception du signal de commande. Le relais attend la fin du délai programmé avant d’alimenter la charge. Ce mode protège les équipements sensibles aux appels de courant brutaux.
La temporisation au déclenchement (off-delay) maintient les contacts fermés pendant une durée définie après la disparition du signal. La charge reste alimentée temporairement, même quand l’ordre de commande cesse.
Lire également : GameTwist : le site de belote gratuite en ligne

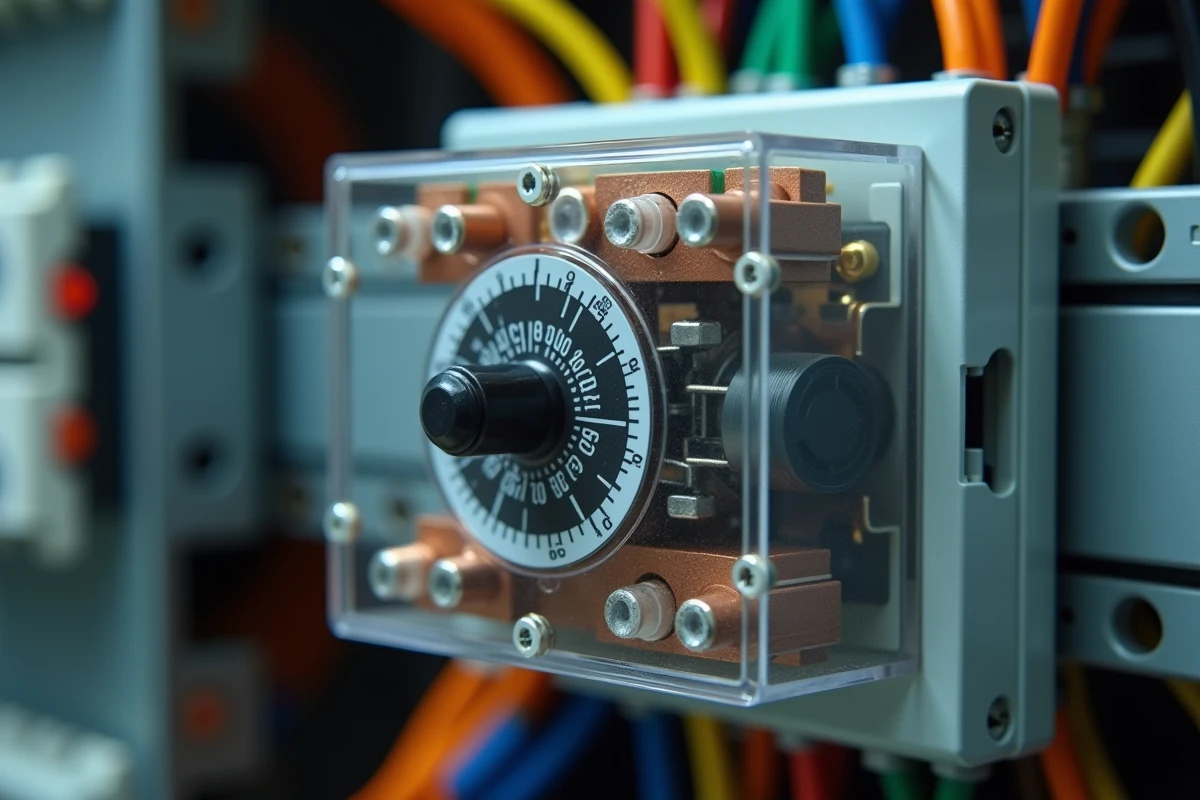

Le mode cyclique alterne automatiquement des phases de fermeture et d’ouverture des contacts selon des intervalles programmés. La fonction impulsion, elle, génère un signal bref à partir d’un ordre prolongé. Les relais multifonctions regroupent ces modes dans un seul boîtier monté sur rail DIN, ce qui réduit le nombre de références en stock pour les équipes de maintenance.
Démarrage moteur et commutation étoile-triangle
L’application la plus répandue du relais temporisé en milieu industriel reste la gestion du démarrage des moteurs à forte puissance. Un moteur triphasé lancé en direct provoque un appel de courant qui peut atteindre plusieurs fois son intensité nominale. Ce pic sollicite les protections du réseau et accélère l’usure mécanique.
Le démarrage étoile-triangle utilise un relais temporisé en mode on-delay pour séquencer la transition. Le moteur démarre en couplage étoile (tension réduite), puis le relais commute les contacteurs vers le couplage triangle après un délai calibré. Ce passage progressif limite le courant d’appel et protège à la fois le moteur et le réseau électrique en amont.
Le réglage du délai dépend de la charge mécanique et de l’inertie du moteur. Un délai trop court provoque un pic résiduel au moment de la commutation. Un délai trop long maintient le moteur en étoile au-delà du nécessaire, avec un couple insuffisant pour entraîner la charge. La précision du relais temporisé est ici déterminante.
Séquençage de pompes et gestion des fluides industriels
Dans les stations de pompage ou les circuits de refroidissement, plusieurs pompes fonctionnent en cascade. Lancer toutes les pompes simultanément provoquerait un appel de courant cumulé incompatible avec la capacité du réseau.
Le relais temporisé espace les démarrages de quelques secondes à quelques minutes, selon la puissance de chaque pompe et la capacité de l’alimentation. Ce séquençage protège les disjoncteurs, réduit les coups de bélier dans les canalisations et permet une montée en pression progressive.
En mode off-delay, le relais maintient une pompe en fonctionnement après la disparition du signal de demande. Cette temporisation au déclenchement évite les cycles marche/arrêt trop rapprochés, qui dégradent les garnitures mécaniques et augmentent la consommation énergétique.
Critères de dimensionnement pour les circuits de fluides
- Le délai entre chaque démarrage doit être supérieur au temps de stabilisation de la pression dans le réseau, sous peine de provoquer des oscillations
- La tension de commande du relais doit correspondre à celle de l’automate ou du système de contrôle (typiquement 24 V DC ou 230 V AC selon l’installation)
- Le pouvoir de coupure des contacts du relais doit supporter le courant nominal du contacteur piloté, avec une marge pour les charges inductives
Relais temporisé dans les systèmes de sécurité machine
Les dispositifs de sécurité machine utilisent des relais temporisés pour gérer les arrêts contrôlés. Un arrêt d’urgence ne signifie pas toujours une coupure instantanée de toutes les alimentations. Certains procédés nécessitent une séquence d’arrêt progressive pour éviter des dommages matériels ou des risques pour les opérateurs.
Un relais temporisé en mode off-delay maintient l’alimentation d’un système de freinage ou d’un circuit hydraulique pendant le temps nécessaire à l’arrêt complet d’une broche ou d’un axe. Couper l’hydraulique avant l’arrêt mécanique peut provoquer une chute de charge sur une machine-outil ou un pont roulant.
La réglementation européenne sur la sécurité des machines impose une analyse des dangers couvrant l’ensemble du cycle de vie de l’équipement, y compris les dispositifs de temporisation liés aux arrêts d’urgence. Les relais utilisés dans ces fonctions doivent répondre à des exigences de fiabilité renforcées, avec des contacts à guidage forcé permettant de détecter un défaut de collage.
Relais temporisé connecté et maintenance prédictive
L’évolution récente la plus marquante concerne l’intégration des relais temporisés dans les architectures Industry 4.0. Selon IndexBox, l’adoption des principes d’Industry 4.0 tire la demande pour des relais temporisés configurables à distance et supervisés par des systèmes MES ou SCADA.
Ces relais temporisés intelligents embarquent des interfaces de communication (IO-Link, Ethernet/IP) qui permettent de modifier les paramètres de temporisation sans ouvrir l’armoire électrique. Le paramétrage à distance réduit les temps d’intervention lors des changements de production sur une ligne automatisée.
L’usage le moins documenté, et pourtant le plus porteur, consiste à exploiter les données de temporisation comme indicateurs de performance. Un relais temporisé qui enregistre les micro-arrêts et les séquences d’événements alimente directement un tableau de bord de maintenance. Une dérive progressive du temps de cycle, détectée par le relais, signale une usure mécanique avant la panne.
- Le relais transmet ses données de cycle à l’automate ou au système SCADA sans câblage supplémentaire dédié
- Les seuils d’alerte se configurent à distance, ce qui évite un déplacement au pied de l’armoire pour chaque ajustement
- L’historique des temporisations permet de corréler un défaut machine avec un événement précis dans la séquence de production
Cette capacité transforme le relais temporisé d’un simple organe de commutation en un capteur de diagnostic intégré au processus. L’investissement supplémentaire par rapport à un relais analogique se justifie sur les lignes où le coût d’un arrêt non planifié dépasse largement le prix du composant.
Le relais temporisé reste un composant discret dans une armoire électrique, mais sa fonction structure le comportement de l’ensemble du processus. Choisir le bon mode de temporisation et le bon niveau de connectivité conditionne la fiabilité de l’installation autant que le dimensionnement des moteurs ou des protections.
